データコレクター OPN-3102i
OPN-3102iの特長
超コンパクトサイズ
2D モデルでありながら重さ僅か60 g の手のひらサイズ。 ポケットの中や首から提げて手軽に持ち運ぶことができます。 小型軽量ながら保護構造 IP54 / 耐落下強度 1.5m と 十分な耐環境性能を備えているため、屋外使用でも安心です。
360°圧倒的な読み取り性能
手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。 360°で1次元コードも2次元コードも快適に読み取りができます。
Bluetooth通信
データは Bluetoothインターフェイス経由で接続機器に転送されます。読み取りデータは、リアルタイムに送信またはデータ蓄積後に一括して送信することができます。
USBによる送信もできます。
MFi対応
MFi対応モデルです。
NFCタグ搭載
BluetoothのペアリングをかんたんにするNFCタグを搭載しています。スマートフォンなどをかざすだけで接続できます。
無接点給電置台
専用充電置台(CRD-3000)をご用意しています。
接触不良などによる思わぬ充電トラブルを起こしません。
※CRD-3000はオプション品(別売り)となります。
バイブレーション機能/サイレントモード
読み取り時のブザーの代わりに振動モータが選択できます。 騒音の出る工場、屋外でも作業効率UP。 音が出せない環境でも読み取りを確認することができます。
頑丈な筐体 IP54
1.5mに耐える堅牢性を確保しています(IP54対応)。
モバイルコード
従来読みにくかった、液晶上のQRコードやバーコード読み取り性能を大幅に改善しました。
パスポート/OCR
パスポートなどのOCRフォントを標準品でサポート致しました。 手持ちでも読み取れる性能を確保致しました。
よりスタイリッシュに
流通やサービスなどにマッチしたスタイリッシュなデザイン。 カラーは白と黒を用意しました。 接続機器や用途に合わせて、カラーをご選択いただけます。 筐体はアルコールによる拭きとり清掃が可能です。
データコレクト機能
Bluetoothが接続されていなくてもバーコードや2次元コードの読み取りデータを本体内に蓄積することが出来ます。 読み取りデータには、タイムスタンプや本体のシリアルナンバーなどの付与も出来ます。
仕様
読取・電気仕様
| 制御部 | |
|---|---|
| CPU | 32 bit CISC / 96 MHz |
| FROM | 512 Kbyte + 32 Kbyte |
| SRAM | 96 Kbyte |
| FROM (ストレージ) | 1 Mbyte |
| 入力部 | |
|---|---|
| キー式 | 2 キー: トリガ、ファンクション |
| 表示部 | |
|---|---|
| LED | 2 色 2 個 (赤・緑)、1 色 1 個 (青) |
| ブザー | 音量 (3 段階)、音程調整可能 |
| 振動モータ | 強さ (3 段階) 調整可能 |
| RTC | |
|---|---|
| 内容 | 年月日時分秒 |
| 誤差 | 月差 ±90 秒以下 |
| 通信部 | |
|---|---|
| Bluetooth | 周波数 : 2402 ～ 2480 MHz 仕様 : Ver 2.1 準拠 通信距離 : 10 ｍ 出力レベル : クラス 2 (最大 4 dBm) プロファイル: SPP / HID |
| 内蔵NFCタグ | ISO/IEC 14443 TYPE A、TYPE B JISX6319-4 |
| USB | Full-Speed 12 Mbps (HID/COM) Hi-Power Bus-powered 対応 |
| 電源部 | |
|---|---|
| 主電池 | リチウムポリマー、3.7 V、600 mAh (typ.) |
| 連続使用時間 | 10 時間以上 ※ |
| 充電方法 | 電磁誘導式無接点給電、Micro-USB |
| 動作 (充電) 電圧範囲 | 4.5 ～ 5.5 V |
| 消費電流 (充電時) | 500 mA 未満 |
※10秒に2回コードを読み取る場合。常温の環境にてBluetooth 常時接続時。
| 光学部 | |
|---|---|
| 読み取り光源 | 電球色 LED × 1個 |
| エイミング光源 | 緑色 LED × 1 個 |
| 読み取り方式 | VGA CMOS エリアセンサ |
| 読み取り画素数 | 30万画素 |
| 画像取得速度 | フレーム速度: 100fps (最速値) |
| フォーカス距離 | 109.2mm(スキャナ先端からの距離) |
| 視野角 | 水平: 約 38.0°、垂直: 約 28.9° |
| 読取部 | |
|---|---|
| 読み取りコード (1D) | UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, JAN-13, JAN-8, Code 39, Tri-Optic, NW-7(CodaBar), Industrial 2 of 5, Interleaved 2 of 5, S-Code, IATA, Code 93, Code 128, MSI/Plessey, UK/Plessey, TELEPEN, Matrix 2 of 5, Chinese Post Matrix 2 of 5, Code 11, Korean Postal Authority code, Postal Code |
| 読み取りコード (GS1/Composite) | GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128,Composite EAN, Composite UPC |
| 読み取りコード (2D) | PDF417, MicroPDF417, Codablock F, QRコード, マイクロQRコード, Data Matrix (ECC 0-140 / ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-sensible code |
| ピッチ角度 | ±70° |
| スキュー角度 | ±70° |
| チルト角度 | 360° |
| 湾曲面読み取り | R ≧ 16mm (NW-7(Codabar) 0.15mm 10桁) R ≧ 20 mm (UPC 0.33mm 12桁) |
| 最小 PCS 値 | 0.2 以上 |
| 最小分解能 (PCS 0.9 の場合) | 0.1mm (Code 39) 0.169 mm (GS1 Databar、Composite Code) 0.169 mm (PDF417、QR コード、Data Matrix) |
| 環境特性 | |
|---|---|
| 動作温度 | -10 ～ 50 ℃ |
| 保存温度 | -20 ～ 60 ℃ |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保存湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 |
| 耐外乱光 太陽光 | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±8 kV (気中放電、直接) |
| 耐落下強度 | 高さ 150 ｃｍ からコンクリート床面に計 18 回 (6 面 3 サイクル) 自然落下させ、読み取りが可能なこと。 |
| 防塵・防滴 | IP54相当 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 83.0 x 36.0 x 21.5 mm (DWH) |
| 質量 | 約60g |
| 適合法令および規格 | |
|---|---|
| LED 安全規格 | IEC 62471 リスク免除グル-プ |
| 製品安全 | EN60950-1、IEC60950-1 |
| EMC | EN 55024 EN 55032 +AC EN 301 489-1 EN 301 489-17 EN 300 328 EN 302 291-2 FCC Part 15 Subpart C Subpart B Class B VCCI クラス B |
| 証明規格 | CE マーキング、工事設計認証 (電波法) |
| その他 | Bluetooth ロゴ認証、MFi ライセンス(OPN-3102i のみ) |
| 環境負荷抑制対応 | RoHS 指令準拠 |
| 付属品 | |
|---|---|
| 付属品 | Micro-USB ケーブル、ネックストラップ |
| オプション | |
|---|---|
| 専用充電置台 | CRD-3000 |
| シリコーンカバー / アタッチメント | SCV-3002 |
| OPN専用ワイヤレス | OPA-3201-USB |
※ 掲載値はメーカー規定の測定方法によるものです。保証値は別途仕様書をご参照ください。
※ 記載内容は予告無く変更されることがあります。あらかじめご了承ください。
※ QR コードは株式会社デンソーウェーブの登録商標です。

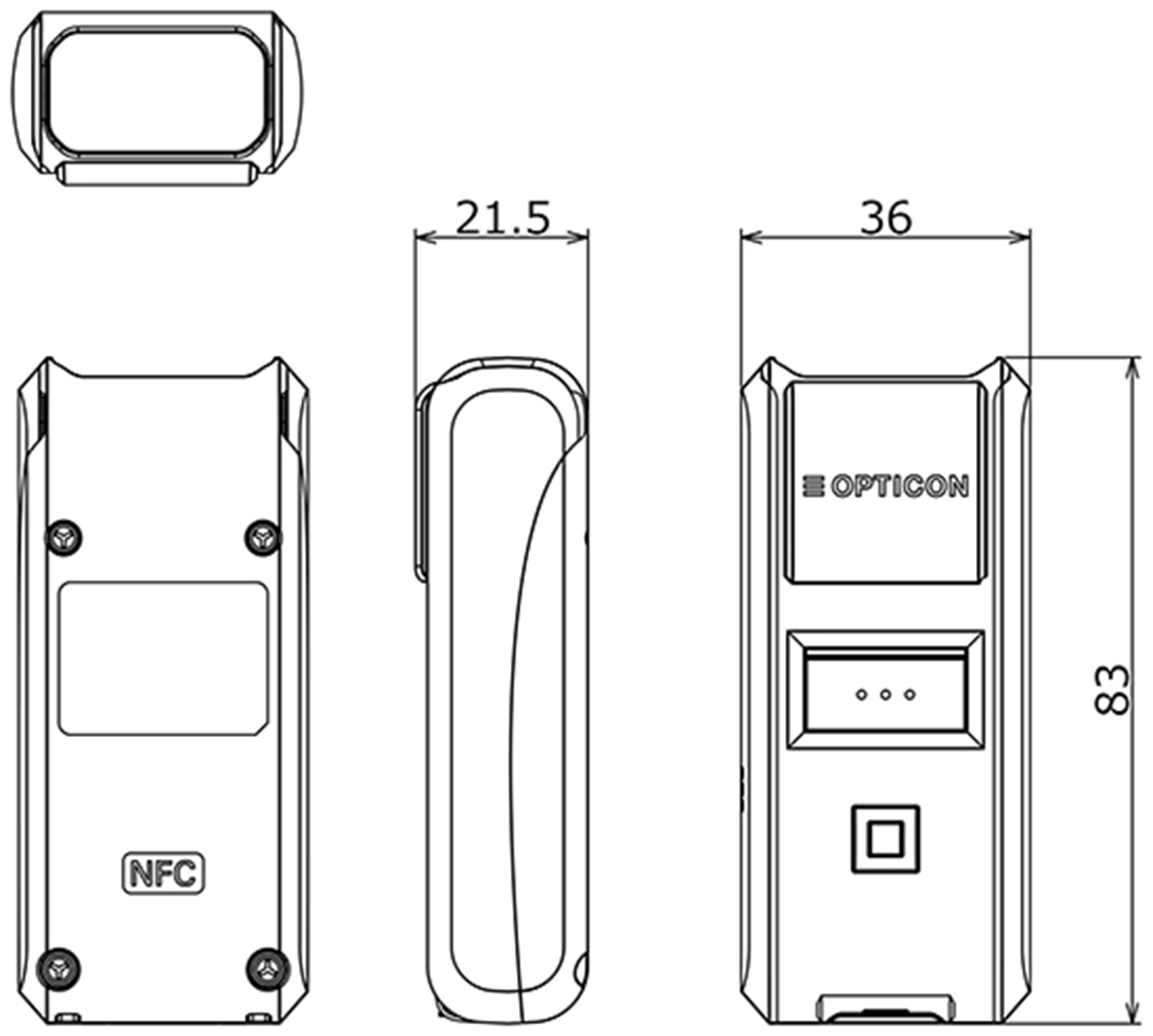

外形寸法図
単位: mm

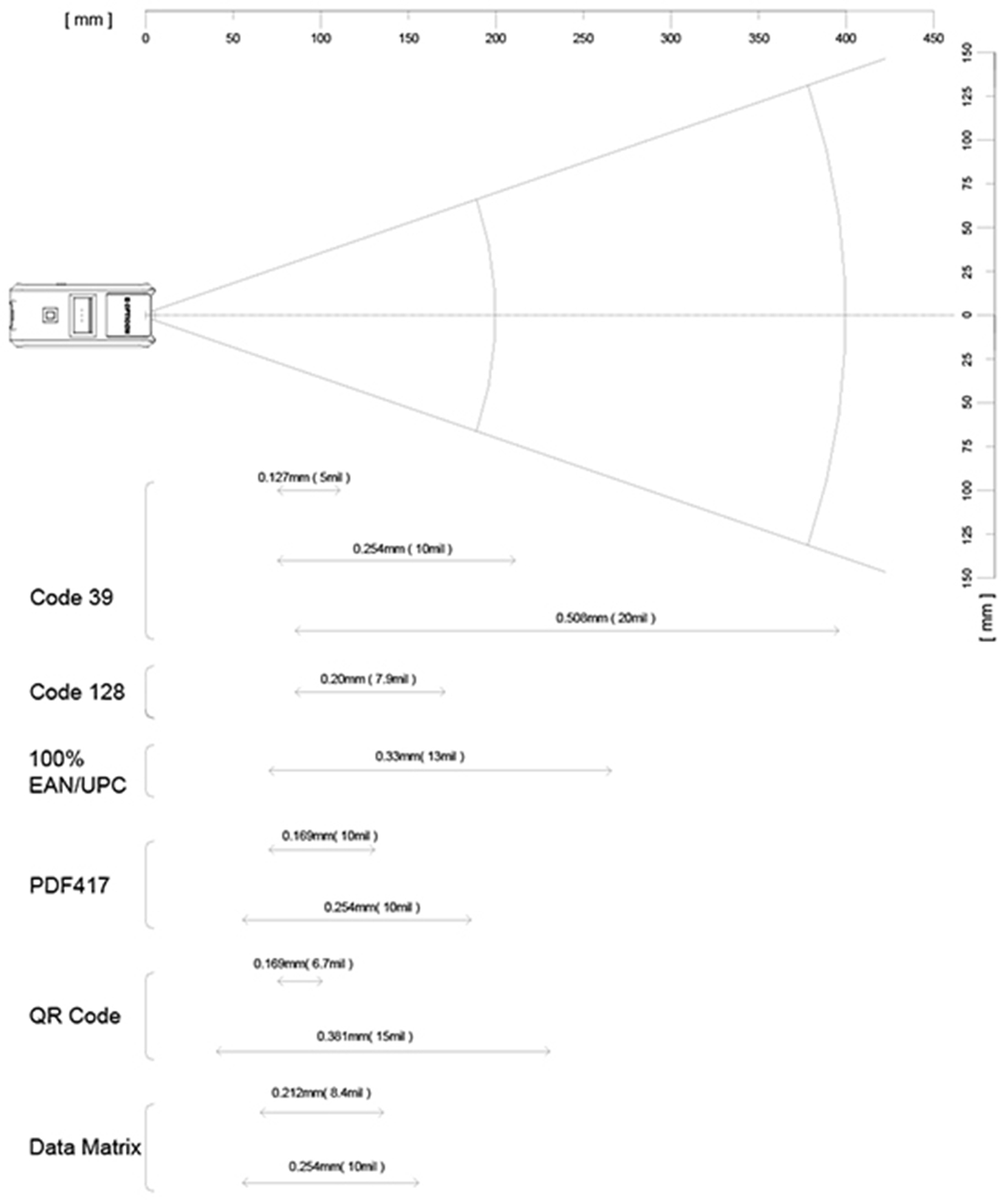

分解能深度図
単位: mm

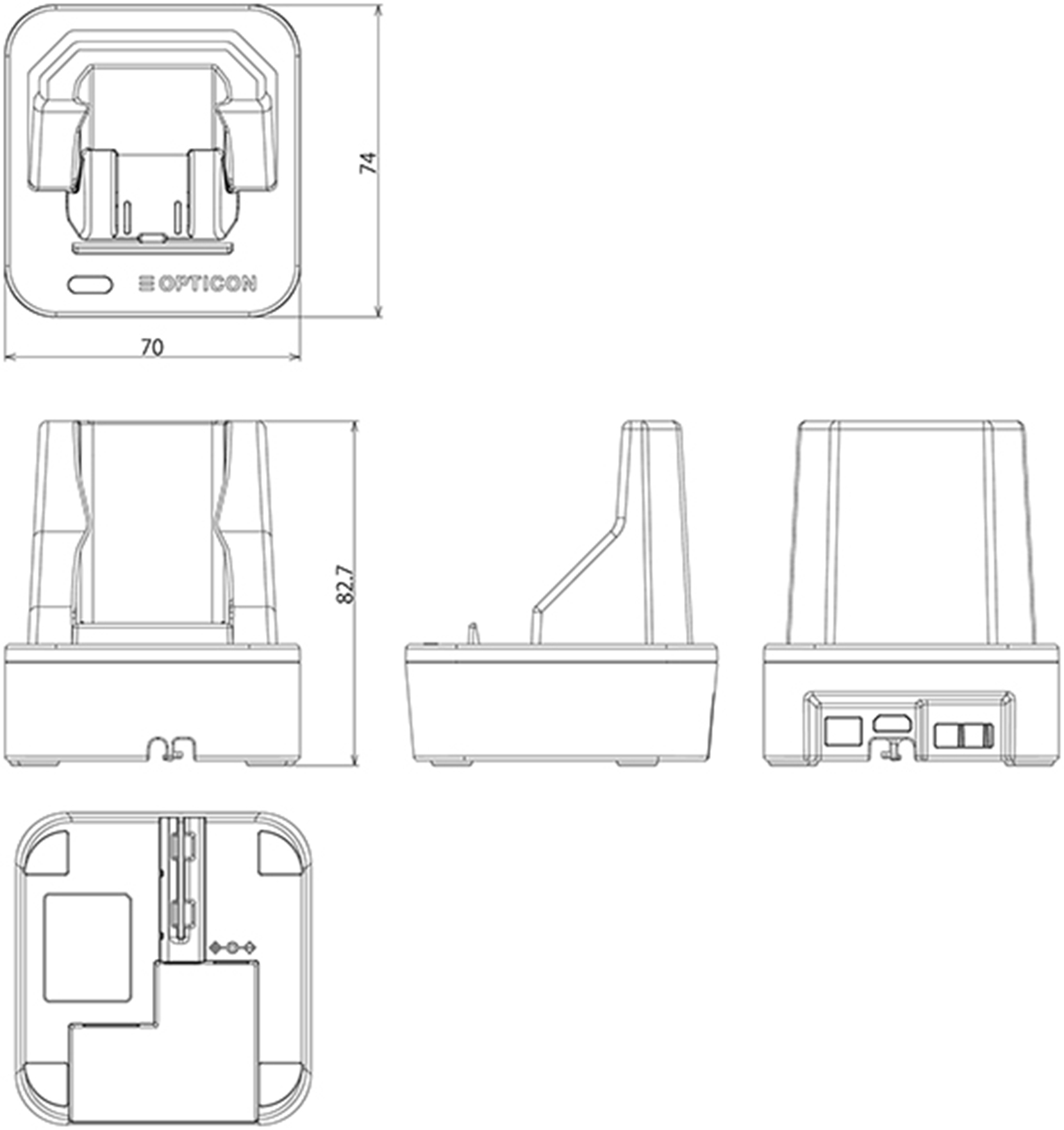

専用充電置台(CRD-3000)外形寸法図
単位: mm
オプション

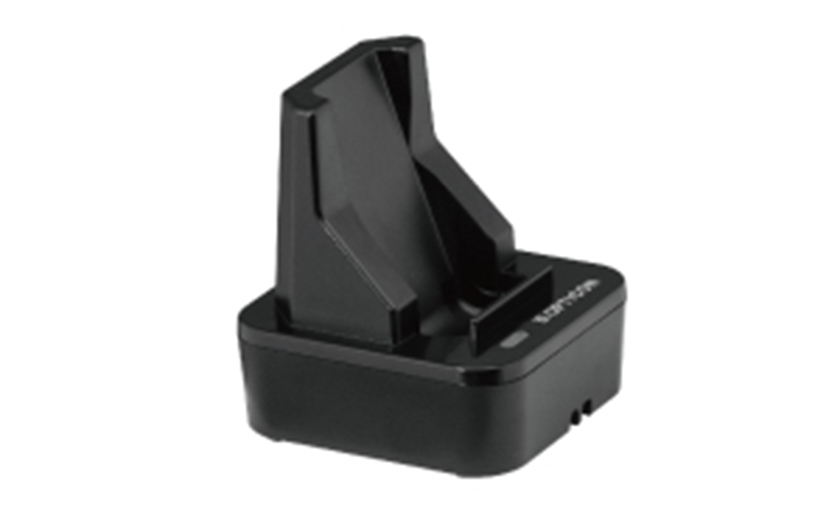

専用充電置台(CRD-3000)

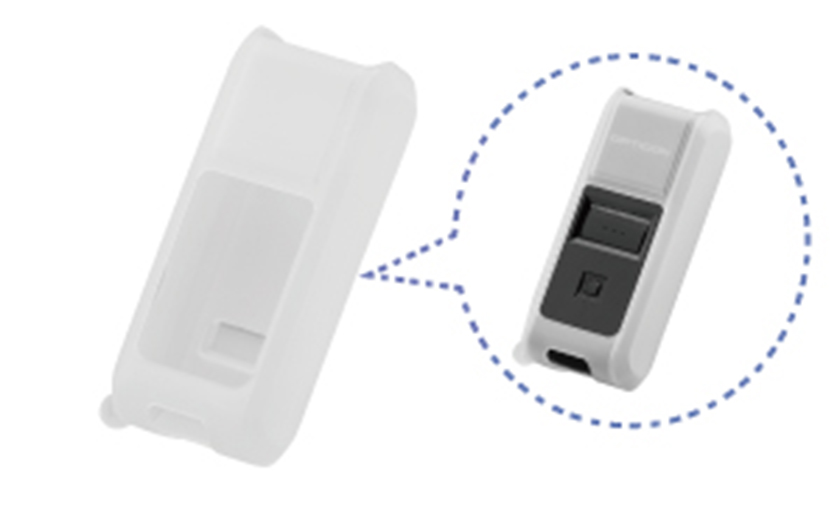

シリコンカバー/アタッチメント
(SCV-3002)

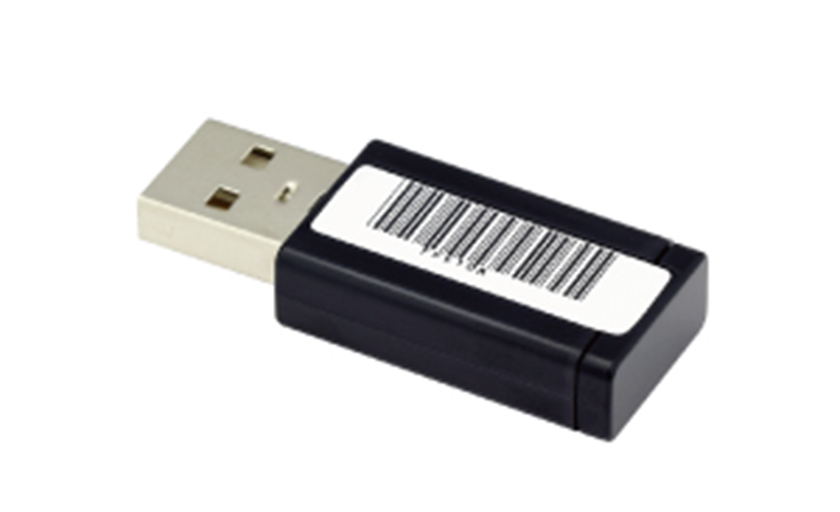

OPN専用ワイヤレスUSBアダプタ
