2次元バーコードスキャナー L-46X
製品の特長
圧倒的な読み取り性能
新開発デコードアルゴリズム、最大100フレームCMOSセンサ、最新高性能CPUにより、 読み取り角に依存しない圧倒的な読み取りスピードを実現。手ブレ時、暗所、明るい環 境下でも通常と変わらない読み取りレスポンスを実現。
オートトリガ、高速移動体読み取り
オートトリガスタンド検知は、専用スタンドSTD-46(仕様により同梱または別売品)を 使用することにより、オートトリガが自動的に動作し、高速に移動しているターゲットを 自動検知し、瞬時に読み取ることが可能。
モバイルコードの読み取り性能向上
従来読みにくかった、低輝度や高密度の液晶上QRコードやバーコード読み取り性能を大幅に改善。
パスポート/OCRフォントの読み取り対応
パスポートなどのOCRフォントを標準品でサポート。 手持ちでも読み取れる性能を確保。
DirectPartsMarking読み取り対応
部品に直接マーキングするDirect Parts Markingを標準品でサポート。 基板や特殊な反射の無い部品であれば読み取り可能。 高分解能モデル(UDモデル)であれば0.08mmの2次元コードまで読み取りが可能です。
進化した筐体
筐体の上部パネルとサイドに、視認性能の良いインジケータを配置。 筐体の重さ112g、耐落下性能1.8mを実現しました。 白色モデルの筐体は抗菌(JIS Z 2081準拠)および耐黄変素材を使用。 医療や流通向けにも安心してご使用いただけます。
バイブレーション機能/サイレントモー
バイブレーション機能を搭載、手のひらで読み取りを認識できるため、医療や生産現場向けにも安心してご使用いただけます。またトリガキー長押しによりバイブレーションとブザーのON/OFFができるサイレントモード機能も有り。
読み取り編集機能
「データ編集プログラミング」機能により、データ編集出力が可能。また最大16コードを複数の画像を利用し一括読み取りも。また、GS1フォーマットなどの出力編集処理も容易に設定ができます。
仕様
| 制御部 | |
|---|---|
| CPU | CPU: ARM Cortex-A7, Core: 800MHz |
| LPDDR2 ROM | 1G bits |
| Flash ROM | 1G bits Flash Memory |
| 表示部 | |
|---|---|
| インジケータLED | 上部パネル/サイドバー3色LED表示 |
| ブザー | 鳴動周波数可変設定可能 |
| バイブレータ | 振動モータ(初期設定無効) |
| 電気的特性 | |
|---|---|
| 動作電圧範囲 | 4.5V～5.5V: USB仕様, 4.5～5.5V: RS-232C仕様 |
| 消費電力 | 動作:340mA, 検知状態:160mA, 待機:55mA (USB) |
| インターフェイス | Full-Speed 12 Mbps USB(HID/COM)プラグ-A, RS-232C D-sub9pin |
| 光学部 | |
|---|---|
| 読み取り光源 | 電球色LED×1個 |
| エイミング光源 | シングルバー緑色LED×1個 |
| 読み取り方式 | モノクロCMOSエリアセンサ |
| 読み取り画素数 | 30万画素 |
| 画像取得速度 | 100fps (最大) |
| フォーカス距離 | 標準モデル:約72mm (スキャナ先端から) |
| 視野角 | 水平: 約38.0°, 垂直: 約28.9°, 対角線:約46.4° |
| 読取部 | |
|---|---|
| 読取コード (1D) | [バーコード] UPC-A, UPC-E, UPC-A Add-on, UPC-E Add-on, EAN-13, EAN-8, EAN-13 Add-on/EAN-8 Add-on, JAN-8, JAN-13, Code 39, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey, Code 11 [ポスタルコード] Japanese Postal, Intelligent Mail Barcode, POSTNET, PLANET, Netherlands KIX Code, UK Postal, Australian Postal, Korean Postal Authority code [GS1 データバー, コンポジット] GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC |
| 読取コード (2D) | PDF417, マイクロPDF417, Codablock F, QR コード, マイクロQR コード, Data Matrix (ECC 200 ) , MaxiCode, Aztec Code, Chinese-sensible code |
| 読み取りコード (OCR) | Machine Readable Travel Documents, ISBN(OCR-B) ※その他順次対応予定 |
| 最少分解能 | 0.1mm:1次元バーコード(Code39) 0.169mm :GS1 DataBar, Composite 0.169mm :2次元バーコード(QRコード、Data Matrix、PDF417) |
| 読み取り角度 | ピッチ: ±65°, スキュー: ±65°, チルト:360° |
| 最少PCS値 | 0.2以上 |
| 幅広バーコード | 100mm幅(分解能0.2mm Code39) |
| 耐移動体 | 2.54m/s (分解能0.33mm UPC/EAN スキャナ先端から100mmの位置) |
| 画像出力 | JPEG, BMP |
| 環境特性 | |
|---|---|
| 動作温度 / 湿度 | -5～50℃ / 5～90%RH (非結露、非氷結) |
| 保存温度 / 湿度 | -30～60℃ / 5～90%RH(非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx以下 |
| 耐外乱光 太陽光 | 100,000 lx以下 |
| 耐静電気(破壊無) | 15kV(気中放電) |
| 耐落下強度 | 高さ1.8mからコンクリート床面に15回(5面3サイクル)自由落下後、読み取りが可能なこと。 |
| 防塵 ・ 防滴 | IP42相当 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 約105.4(D) X 153.4(H) X 60(W)(mm) |
| 質量 | 約112g(ケーブルを除く) |
| 筐体色 | 白色/黒色 |
| 抗菌仕様 | JIS Z 2081 準拠(白色モデル) |
| 適合法令および規格 | |
|---|---|
| LED安全規格 | IEC 62471, 2006リスク免除グループ |
| EMC | VCCI / EN55032 / FCC Class-B |
| 証明規格 | CEマーキング |
| 環境負荷抑制対応 | RoHS指令準拠 |
| オプション(別売り品) | |
|---|---|
| 交換ケーブル | 各種交換ケーブル(標準 2.0m) |
| 専用スタンド | ハンズフリースタンド: STD-46, 置台: STD-4101 |
※ 掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。
※ 記載内容は予告無く変更されることがあります。あらかじめご了承ください。
※ RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。
※ QR コードは株式会社デンソーウェーブの登録商標です。
外形寸法図

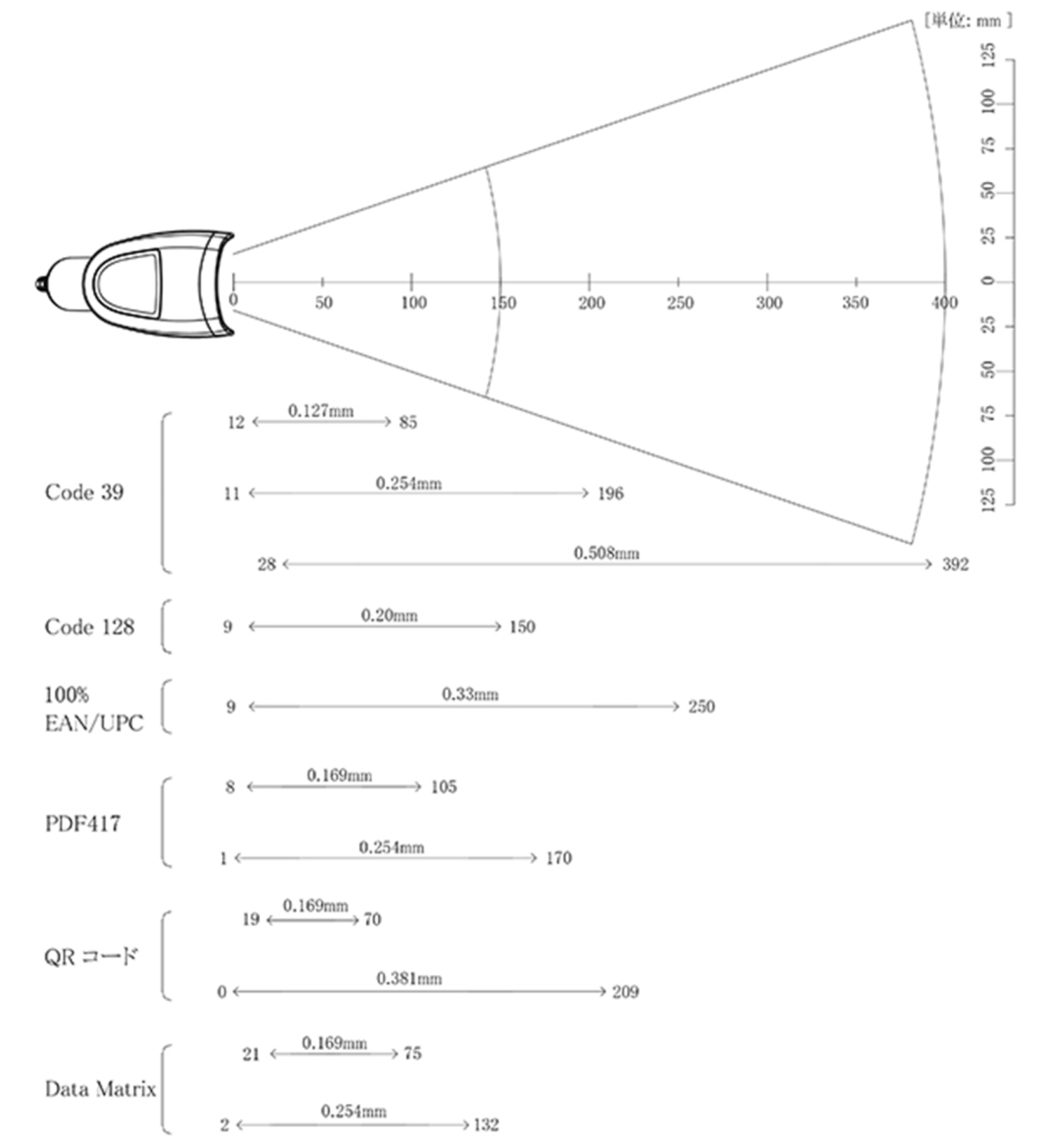

分解能深度図
オプション品
ハンズフリースタンド
| 型番 | STD-46 |
|---|---|
| 対応機種 | L-46Xシリーズ |
置台
| 型番 | STD-4101 |
|---|---|
| 対応機種 | L-46Xシリーズ |
